特性から探す/耐浸透性ベルト
![](https://tailorbelt.mitsuboshi.com/hubfs/%E6%90%AC%E9%80%81%E8%A3%BD%E5%93%81/02_Tailorbelt%E3%82%B5%E3%83%BC%E3%83%93%E3%82%B9%E3%82%B5%E3%82%A4%E3%83%88/%E7%94%BB%E5%83%8F/%E3%83%99%E3%83%AB%E3%83%88%E3%82%92%E6%8E%A2%E3%81%99/%E7%89%B9%E6%80%A7%E3%81%8B%E3%82%89%E6%8E%A2%E3%81%99/%E8%80%90%E6%B5%B8%E9%80%8F%E6%80%A7/%E2%9E%8412_%E8%80%90%E6%B5%B8%E9%80%8F%E6%80%A7_%E4%B8%8A%E2%98%85.jpg)
当社の耐浸透性ベルトは、非粘着性と耐熱性を向上させるために特殊なフッ素コーティングが施されています。通常、フッ素コーティングされた製品はピンホールが発生しやすい傾向がありますが、当社の耐浸透ベルトはピンホールを抑制するため、耐久性に優れたコーティング処理が施されています。
特長
フッ素コーティングされたベルトは、通常、フッ素樹脂層にピンホールと呼ばれる微小な穴が形成されます。これらのピンホールに油が浸入すると、温度が上昇するとともにピンホール部分が膨張し、最終的には搬送物との離型性が低下します。
当社の耐浸透性ベルトは、フッ素樹脂層に特殊な樹脂をコーティングすることで、ピンホールの改善を図り、油の浸透を防ぎ、剥離効果が持続します。

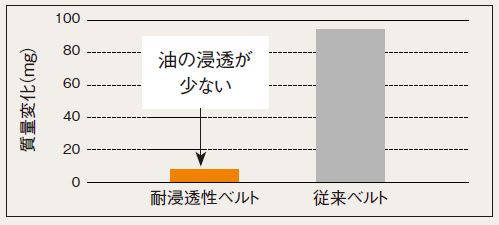

油の浸透評価
試料をラード(200℃)に5秒間浸漬し、その後5℃の冷水に5秒間浸漬する工程を100回繰り返しました。この工程を繰り返すことで、油が試料に浸透し、試料の質量が増加します。油の浸透度を評価するために、試料の質量変化を測定しました。
※端部からの浸透を少なくするため、試料の四隅をシールで覆って実験しました。
![油の浸透性評価](https://tailorbelt.mitsuboshi.com/hs-fs/hubfs/%E6%90%AC%E9%80%81%E8%A3%BD%E5%93%81/02_Tailorbelt%E3%82%B5%E3%83%BC%E3%83%93%E3%82%B9%E3%82%B5%E3%82%A4%E3%83%88/%E7%94%BB%E5%83%8F/%E3%83%99%E3%83%AB%E3%83%88%E3%82%92%E6%8E%A2%E3%81%99/%E7%89%B9%E6%80%A7%E3%81%8B%E3%82%89%E6%8E%A2%E3%81%99/%E8%80%90%E6%B5%B8%E9%80%8F%E6%80%A7/%E6%B2%B9%E3%81%AE%E6%B5%B8%E9%80%8F%E6%80%A7%E8%A9%95%E4%BE%A1.jpg?width=499&height=225&name=%E6%B2%B9%E3%81%AE%E6%B5%B8%E9%80%8F%E6%80%A7%E8%A9%95%E4%BE%A1.jpg)
テフロン層のピンホール評価
![ピンホール評価](https://tailorbelt.mitsuboshi.com/hs-fs/hubfs/%E6%90%AC%E9%80%81%E8%A3%BD%E5%93%81/02_Tailorbelt%E3%82%B5%E3%83%BC%E3%83%93%E3%82%B9%E3%82%B5%E3%82%A4%E3%83%88/%E7%94%BB%E5%83%8F/%E3%83%99%E3%83%AB%E3%83%88%E3%82%92%E6%8E%A2%E3%81%99/%E7%89%B9%E6%80%A7%E3%81%8B%E3%82%89%E6%8E%A2%E3%81%99/%E8%80%90%E6%B5%B8%E9%80%8F%E6%80%A7/%E3%83%94%E3%83%B3%E3%83%9B%E3%83%BC%E3%83%AB%E8%A9%95%E4%BE%A1.jpg?width=400&height=237&name=%E3%83%94%E3%83%B3%E3%83%9B%E3%83%BC%E3%83%AB%E8%A9%95%E4%BE%A1.jpg)
テフロン層のピンホール評価結果
蛍光液(130℃×2時間)に浸漬させた状況です。
従来ベルトにはピンホールが多数あることがわかります。
実績
油を含んだ搬送ラインに最適です。
![](https://tailorbelt.mitsuboshi.com/hubfs/%E6%90%AC%E9%80%81%E8%A3%BD%E5%93%81/02_Tailorbelt%E3%82%B5%E3%83%BC%E3%83%93%E3%82%B9%E3%82%B5%E3%82%A4%E3%83%88/%E7%94%BB%E5%83%8F/%E3%83%99%E3%83%AB%E3%83%88%E3%82%92%E6%8E%A2%E3%81%99/%E7%89%B9%E6%80%A7%E3%81%8B%E3%82%89%E6%8E%A2%E3%81%99/%E8%80%90%E6%B5%B8%E9%80%8F%E6%80%A7/NS10FG-BR.jpg)
ハンバーグ成型工程(焼き工程)NS10FG-BR
![](https://tailorbelt.mitsuboshi.com/hubfs/%E6%90%AC%E9%80%81%E8%A3%BD%E5%93%81/02_Tailorbelt%E3%82%B5%E3%83%BC%E3%83%93%E3%82%B9%E3%82%B5%E3%82%A4%E3%83%88/%E7%94%BB%E5%83%8F/%E3%83%99%E3%83%AB%E3%83%88%E3%82%92%E6%8E%A2%E3%81%99/%E7%89%B9%E6%80%A7%E3%81%8B%E3%82%89%E6%8E%A2%E3%81%99/%E8%80%90%E6%B5%B8%E9%80%8F%E6%80%A7/%E3%83%88%E3%83%AB%E3%83%86%E3%82%A3%E3%83%BC%E3%83%A4.jpg)
生地成型工程 NS10FG-BR
注意事項
スクレーパーの使用は、フッ素樹脂コーティングの摩耗性を早め、離型効果がなくなりますので、ご注意ください。
製品一覧
品種 | 総厚(mm) | 許容張力(N/mm) | 最小プーリ径(mm) | 乾熱上限温度(℃) | 関連ページ | データシート |
---|
